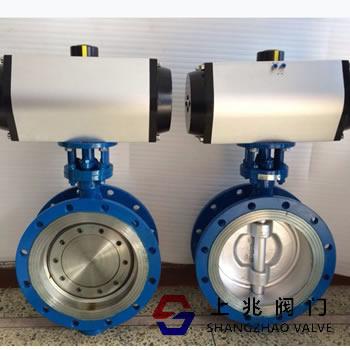

SZ/上兆品牌(pai)的(de)氣動硬(ying)密封(feng)蝶閥結(jie)構是由(you)品質(zhi)氣動執行(xing)器與(yu)三維編心硬(ying)密封(feng)蝶閥組成(cheng)，也可(ke)稱(cheng)為(wei)氣動三偏心蝶(die)閥。閥座采用硬(ying)密封(feng)兼(jian)容的

多層(ceng)次結(jie)構。氣動金屬(shu)密(mi)封蝶閥與電(dian)氣閥門定(ding)位(wei)器配套，輸(shu)入(ru)4～20mADC信號(hao)及(ji)0.4～0.7MPa氣源(yuan)便(bian)可控(kong)制(zhi)運(yun)轉，可實現對(dui)壓力(li)、

流量、溫(wen)度、液位(wei)等(deng)參數(shu)的調節(jie)。氣動硬(ying)密封(feng)不銹(xiu)鋼蝶閥配行程限位(wei)開(kai)關、電(dian)磁閥、減壓(ya)閥及(ji)0.4-0.7MPa氣源(yuan)可(ke)實現開(kai)關操(cao)作，並(bing)送出二

對(dui)無(wu)源(yuan)觸點(dian)信(xin)號(hao)指示閥門的(de)開(kai)關。氣動硬(ying)密封(feng)蝶閥由(you)閥體、蝶(die)板(ban)、多(duo)層(ceng)次閥座、閥桿、傳動機(ji)構等(deng)主要部件(jian)組成(cheng)，結(jie)構簡(jian)單(dan)、體積(ji)

小、重(zhong)量(liang)輕，所以氣動金屬(shu)密(mi)封蝶閥主要應(ying)用到冶(ye)金、電力(li)、石(shi)油(you)、化(hua)工(gong)、空(kong)氣、煤氣、可燃氣體以(yi)及(ji)給(gei)排水等腐蝕性(xing)介(jie)質(zhi)的(de)管(guan)道(dao)

上。

（1）氣動金屬(shu)密(mi)封蝶閥采用三偏心密(mi)封(feng)結(jie)構，閥座與(yu)蝶(die)板磨損(sun)小，具有(you)越(yue)觀越(yue)緊的(de)密(mi)封功(gong)能。

（2）密(mi)封圈選(xuan)用不銹(xiu)鋼制(zhi)作，具有(you)金屬(shu)硬(ying)密封(feng)和(he)彈(dan)性(xing)密封的雙(shuang)重(zhong)優點，無(wu)論(lun)在(zai)低溫(wen)和(he)高溫(wen)的(de)情況下，均(jun)具有(you)優良(liang)的密(mi)封性(xing)能,具有(you)耐(nai)

腐蝕,使用壽(shou)命(ming)較(jiao)長(chang)等(deng)特點。

（3）蝶板(ban)密封面(mian)采用堆(dui)焊鈷(gu)基硬(ying)質合(he)金，密封面(mian)不易磨(mo)損(sun)，使用壽(shou)命(ming)較(jiao)長(chang)．

（4）大規格(ge)蝶板(ban)采用絎架(jia)結(jie)構，強(qiang)度高，過(guo)流面(mian)積(ji)大，流阻小(xiao)。

（5）氣動三偏心蝶(die)閥具有(you)雙(shuang)向密(mi)封(feng)功(gong)能，安(an)裝時(shi)不受(shou)介(jie)質(zhi)流向的(de)限制(zhi)，也不受(shou)空(kong)間位(wei)置(zhi)的(de)影響，可(ke)在(zai)任(ren)意(yi)方(fang)向安(an)裝。

（6）氣動裝置(zhi)可以多工(gong)位(wei)（旋(xuan)轉90°或180°）安(an)裝，便(bian)於用戶(hu)使用。

設計(ji)標準 GB/T12238-1989

法(fa)蘭(lan)連(lian)接尺(chi)寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78

結(jie)構長(chang)度 GB/T12221-1989

壓力(li)試驗 GB/T13927-2000；JB/T9092-1999

公稱(cheng)通(tong)徑(jing)DN(mm) DN50～1000mm 執(zhi)行(xing)器型號(hao) GT、AT、AW系(xi)列單雙(shuang)作用氣動執行(xing)器

公稱(cheng)壓(ya)力(li)(MPa) PN1.0、1.6、2.5MPa 供氣壓力(li) 0.4～0.7MPa

閥體形(xing)式(shi) 直通(tong)鑄造閥體 氣源(yuan)接口(kou) G1/4"、G1/8"、G3/8"、G1/2"

連(lian)接形(xing)式(shi) 法(fa)蘭(lan)式(shi)、對(dui)夾(jia)式(shi) 環境(jing)溫(wen)度 -30～+70℃

閥芯形(xing)式(shi) 蝶板(ban)式(shi) 作用形(xing)式(shi) 單作(zuo)用執(zhi)行機(ji)構、雙(shuang)作(zuo)用執(zhi)行機(ji)構

密(mi)封(feng)填(tian)料 柔性(xing)石(shi)墨、聚四氟乙烯 可配附件(jian)

定(ding)位(wei)器、電(dian)磁閥、空(kong)氣過(guo)濾減壓(ya)器、保(bao)位

閥、行程開(kai)關、閥位傳送(song)器(qi)、手(shou)輪機(ji)構等(deng)

流量特(te)性(xing) 近似(si)等(deng)百(bai)分(fen)比(bi)、直線性(xing) 氣動執行(xing)器，有(you)雙(shuang)作(zuo)用式(shi)和(he)單(dan)作用式(shi)(彈簧復位)，齒輪齒條傳

動；大口徑(jing)閥門采用系(xi)列AW型氣動執行(xing)器拔(ba)叉(cha)式(shi)傳動，結(jie)構合(he)

理(li)，輸(shu)出力(li)大，有雙(shuang)作用式(shi)和(he)單(dan)作用式(shi)。

1、齒輪式(shi)雙活(huo)塞，輸(shu)出力(li)矩大，體積(ji)小。

2、氣缸選(xuan)用鋁金材料，重(zhong)量(liang)輕、外形(xing)美(mei)觀。

3、可在(zai)頂部、底(di)部安(an)裝手(shou)動操作(zuo)機(ji)構。

4、齒條式(shi)連接可(ke)調節(jie)開(kai)啟角度、額定流量。

5、執(zhi)行(xing)器可選(xuan)帶電訊(xun)號(hao)反饋(kui)指示及(ji)附(fu)件(jian)以(yi)實現自(zi)動化操(cao)作。

6、IS05211標(biao)準連接為(wei)產(chan)品的(de)安(an)裝更換提供了(le)方(fang)便(bian)。

7、兩端(duan)調的(de)節(jie)螺(luo)釘(ding)可(ke)使標(biao)準產(chan)品在(zai)0°和(he)90°有(you)±4°的可調範(fan)圍(wei)。

使之(zhi)與(yu)閥門的(de)同步精度。

動作範(fan)圍(wei) 0～90°

泄露量(liang)Q 符合(he)ANSI B16.104 IV級(ji)標(biao)準

適(shi)用溫(wen)度 硬(ying)密封(feng)≤450℃

基本誤(wu)差 帶(dai)定位器：小於全行(xing)程的(de)±2%

回(hui)差 帶(dai)定位器：小於全行(xing)程的(de)2%

可(ke)調範(fan)圍(wei) 50：1

配置執行機(ji)構 GT、AT、AW系(xi)列單雙(shuang)作用氣動執行(xing)器

控(kong)制(zhi)方式(shi) 開(kai)關兩位控(kong)制(zhi)、4-20mA模(mo)擬量(liang)控(kong)制(zhi)

零(ling)件(jian)名(ming)稱(cheng) 材(cai)料

閥體 鑄鐵、不銹(xiu)鋼、鉻(ge)鉬(mu)鋼、合(he)金鋼

蝶板 鑄鋼、合(he)金鋼、不銹(xiu)鋼、鉻(ge)鉬(mu)鋼

密封圈(quan) 不銹(xiu)鋼與石(shi)棉板組合(he)成(cheng)多層(ceng)次

閥桿 2Cr13、1Cr13不銹(xiu)鋼、鉻(ge)鉬(mu)鋼

填料 O型圈(quan)、柔性(xing)石(shi)墨

公稱(cheng)通(tong)徑(jing)DN(mm) DN50～1200

公稱(cheng)壓(ya)力(li) PN(MPa) 0.6 1.0 1.6 2.5

試驗壓(ya)力(li)

強度試驗 0.9 1.5 2.4 3.75

密(mi)封(feng)試(shi)驗 0.66 1.1 1.76 2.75

低(di)壓(ya)氣密試驗 0.5～0.7

適(shi)用介(jie)質(zhi) 空(kong)氣、水、汙(wu)水(shui)、蒸氣、煤氣、油(you)品等(deng)

適(shi)用溫(wen)度 碳鋼：-29℃～600℃ 不銹(xiu)鋼：-40℃～600℃
