襯氟(fu)截止閥(fa)主要分(fen)為(wei)直通式、直流式和(he)直角式的(de)三(san)種。襯氟(fu)截止閥(fa)用於(yu)控制(zhi)壹(yi)般腐(fu)蝕(shi)性(xing)介(jie)質(zhi)，閥(fa)體內腔(qiang)表面(mian)覆(fu)有(you)可(ke)供選擇的各(ge)種(zhong)橡膠，適用於(yu)不同(tong)工作(zuo)溫度和流體管中(zhong)，具(ju)有(you)強度高、耐(nai)腐(fu)蝕(shi)性(xing)好(hao)的特點。

截止閥(fa)是(shi)指關閉(bi)（閥(fa)瓣）由(you)閥(fa)桿(gan)帶(dai)動(dong)並沿閥(fa)座(zuo)中(zhong)心(xin)軸線做升(sheng)降運動(dong)的(de)閥(fa)門，在(zai)管路上主要用來(lai)接通(tong)或截(jie)斷(duan)管(guan)路中(zhong)的(de)介(jie)質(zhi)，但不(bu)能做節流用。

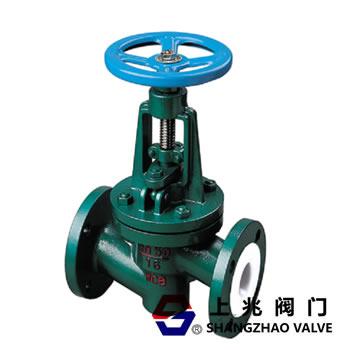

產(chan)品名(ming)稱：襯氟(fu)截止閥(fa)

產(chan)品型(xing)號(hao)：J41Fs  J

41Fs襯氟(fu)截止閥(fa)概(gai)述(shu):

    J41Fs襯氟(fu)截止閥(fa)是(shi)指關閉(bi)件（閥(fa)瓣）由(you)閥(fa)桿(gan)帶(dai)動(dong)並沿閥(fa)痤(cuo)中(zhong)心(xin)軸線做升(sheng)降運動(dong)的(de)閥(fa)門，襯氟(fu)閥(fa)門在(zai)管路上主要用來(lai)接通(tong)或截(jie)斷(duan)管(guan)路中(zhong)的(de)介(jie)質(zhi)，但不(bu)能做節流用。

截(jie)止閥(fa)基本(ben)結構:

    1、氟(fu)塑(su)料襯裏J41F46型(xing)直通式，具(ju)有(you)結構緊湊、啟閉(bi)靈(ling)活、耐(nai)腐(fu)蝕(shi)性(xing)能(neng)強，行程短(duan)（壹般為公稱通徑(jing)1/4）等優點，被廣泛(fan)應用在(zai)石油(you)、化(hua)工等管路系統(tong)做截(jie)斷(duan)介(jie)質(zhi)用，但(dan)需(xu)要強調的是(shi)氟塑(su)料襯裏的(de)截(jie)止閥(fa)嚴(yan)禁用做(zuo)流量(liang)調節，以(yi)免(mian)節流口(kou)處(chu)產(chan)生(sheng)高速介(jie)質(zhi)流沖(chong)蝕破(po)壞密封面(mian)。

    2、閥(fa)瓣與(yu)閥(fa)桿(gan)設計(ji)為(wei)壹體結構，用以(yi)防止由(you)管路壓力波(bo)動(dong)造(zao)成內件沖出(chu)閥(fa)體的可能(neng)有性(xing)，結構緊湊，使用安全。

J41Fs襯氟(fu)截止閥(fa)設(she)計(ji)特(te)點:

1.氟(fu)塑(su)料全襯裏J41F46型(xing)直通式、J45F46型(xing)直流式、J44F46型(xing)角式截(jie)止閥(fa)，具(ju)有(you)結構緊湊、啟閉(bi)靈(ling)活、耐(nai)腐(fu)蝕(shi)性(xing)能(neng)強，行程短(duan)（壹般為公稱通徑(jing)1/4）等項優點，被廣泛(fan)應用在(zai)石油(you)、化(hua)工等管路系統(tong)中(zhong)做(zuo)截斷(duan)介(jie)質(zhi)用，但(dan)需(xu)要強調的是(shi)氟塑(su)料襯裏的(de)截(jie)止閥(fa)嚴(yan)禁用做(zuo)流量(liang)調節，以(yi)免(mian)節流口(kou)處(chu)產(chan)生(sheng)的高速介(jie)質(zhi)流沖(chong)蝕破(po)壞密封面(mian)。

2.閥(fa)瓣與(yu)閥(fa)桿(gan)設計(ji)為(wei)壹體結構，用以(yi)防止由(you)於管(guan)路壓力波(bo)動(dong)造(zao)成內件沖出(chu)閥(fa)體的可能(neng)性，結構緊湊，使用安全。

3.氟塑(su)料全襯裏截(jie)止閥(fa)可(ke)根(gen)據所輸(shu)送介(jie)質(zhi)、客(ke)戶要求選用內襯裏材(cai)質(zhi)，主要有：

聚四(si)氟(fu)乙烯（PTFE，簡(jian)稱F4 ）

聚全氟代乙丙烯（FEP，簡(jian)稱F46）

可熔(rong)性聚(ju)四(si)氟(fu)乙烯（PFA）

超(chao)高分(fen)子(zi)量(liang)聚乙烯（PE）



J41Fs襯氟(fu)截止閥(fa)性(xing)能(neng)參(can)數:

公稱通徑(jing)：DN15～350mm 　　

公稱壓力：PN1.0～2.5Mpa 　　

連接形(xing)式：法蘭連(lian)接(jie)　　

驅(qu)動(dong)裝(zhuang)置(zhi)：手動(dong)，蝸(wo)輪(lun)傳動(dong)，電(dian)動(dong)，氣(qi)動(dong)　　

適用介(jie)質(zhi)：硫(liu)酸(suan)，氫(qing)氟(fu)酸(suan)，磷(lin)酸(suan)，氯(lv)氣(qi)，強(qiang)堿(jian)，王水等任意(yi)具(ju)有(you)強腐(fu)蝕(shi)性(xing)的(de)介(jie)質(zhi)。

J41Fs襯氟(fu)截止閥(fa)型(xing)號(hao)與(yu)意義(yi):

 J41F46-16-DN200

 J：截止閥(fa)類(lei)代號         4：連接型(xing)式為(wei)法蘭連(lian)接(jie)

 1：結構型(xing)式為(wei)直通式     F46：過(guo)流(liu)部分(fen)材(cai)料為(wei)F46（聚全氟乙丙烯）

 16：16公斤壓力          DN200：通徑(jing)為(wei)200MM

角式襯氟(fu)截止閥(fa)、具(ju)有(you)結構緊湊、啟閉(bi)靈(ling)活、耐(nai)腐(fu)蝕(shi)性(xing)能(neng)強，行程短(duan)（壹般為公稱通經1/4）等優點。被廣泛(fan)應用在(zai)石油(you)、化(hua)工等管路系統(tong)中(zhong)做(zuo)截斷(duan)介(jie)質(zhi)用，但(dan)塑(su)料襯裏的(de)截(jie)止閥(fa)嚴(yan)禁用做(zuo)流量(liang)調節，以(yi)免(mian)節流口(kou)處(chu)產(chan)生(sheng)的高速介(jie)質(zhi)流沖(chong)蝕破(po)壞密封面(mian)。閥(fa)瓣與(yu)閥(fa)桿(gan)設計(ji)為(wei)壹體結構，用以(yi)防止由(you)於管(guan)路壓力波(bo)動(dong)造(zao)成內件沖出(chu)閥(fa)體的可能(neng)性，結構緊湊，使用安全。

設計(ji)規範遵(zun)循GB/T 12233，GB/T12235，ANSI B 16.34標(biao)準(zhun)

驅(qu)動(dong)方(fang)式手(shou)動(dong)、蝸(wo)輪(lun)轉動(dong)、氣(qi)動(dong)(常開或常閉)、電(dian)動(dong)



J45Fs直流式襯氟(fu)截止閥(fa)的(de)啟(qi)閉(bi)件是(shi)塞(sai)形(xing)的(de)閥(fa)瓣，密封面(mian)呈(cheng)平面(mian)或錐(zhui)面(mian)，緊急切斷(duan)閥(fa)閥(fa)瓣沿(yan)流(liu)體的中(zhong)心(xin)線作(zuo)直線運動(dong)。閥(fa)桿(gan)的運動(dong)形(xing)式，有(you)升(sheng)降桿(gan)式（閥(fa)桿(gan)升(sheng)降，手(shou)輪(lun)不升(sheng)降），也(ye)有(you)升(sheng)降旋(xuan)轉桿(gan)式（手(shou)輪(lun)與(yu)閥(fa)桿(gan)壹起(qi)旋(xuan)轉升(sheng)降，螺母(mu)設(she)在(zai)閥(fa)體上）。截止閥(fa)只(zhi)適用於(yu)全開和全關，不(bu)允(yun)許(xu)作(zuo)調節和節流。



直流式襯氟(fu)截止閥(fa)產(chan)品用途(tu)

J45Fs直流式襯氟(fu)截止閥(fa)適用在(zai)負(fu)五十攝(she)氏(shi)度到壹百(bai)五十攝(she)氏(shi)度的各種(zhong)濃(nong)度的王水、流酸(suan)、鹽(yan)酸(suan)、氫(qing)氟(fu)酸(suan)和(he)各(ge)種(zhong)有機酸(suan)、強(qiang)酸(suan)、強(qiang)氧(yang)化(hua)劑，還(hai)適用於(yu)各種(zhong)濃度的強堿(jian)有(you)機溶劑(ji)以(yi)及(ji)其(qi)它腐(fu)蝕(shi)性(xing)氣(qi)體，液體介(jie)質(zhi)的管(guan)路上使用。



設(she)計(ji)與(yu)制(zhi)造(zao)：GB12235

結構長(chang)度：GB12221(1系列)

法蘭連(lian)接(jie)尺寸(cun)：GB4216、JB78



J45Fs直流式襯氟(fu)截止閥(fa)專(zhuan)用於(yu)控制(zhi)腐(fu)蝕(shi)性(xing)或強(qiang)腐(fu)蝕(shi)性(xing)介(jie)質(zhi)，閥(fa)體內腔(qiang)表面(mian)覆(fu)有(you)可(ke)供選擇的各(ge)種(zhong)氟(fu)塑(su)料，適用於(yu)不同(tong)工作(zuo)溫度和流體管路，具(ju)有(you)強度高、耐(nai)腐(fu)蝕(shi)性(xing)能(neng)好的特點。



適用溫(wen)度：≤80℃ ≤100℃、≤120℃

          ≤150℃(按照襯裏材(cai)料)

材(cai)料：

閥(fa)  體：鑄鐵、碳(tan)鋼、不銹鋼

閥(fa)  蓋(gai)：鑄(zhu)鐵、碳(tan)鋼、不銹鋼

襯  裏：氟(fu)塑(su)料

閥(fa)  瓣：碳(tan)鋼、不銹鋼，完(wan)全包(bao)覆(fu)氟(fu)塑(su)料

閥(fa)  桿(gan)：碳(tan)鋼、不銹鋼，部分(fen)包(bao)覆(fu)氟(fu)塑(su)料

電(dian)動(dong)裝(zhuang)置(zhi)：組合(he)件

壓力等級：

0.6 1.0 1.6
