不(bu)銹鋼(gang)硬(ying)密封對(dui)夾蝶閥(fa)
D373W 不(bu)銹鋼(gang)硬(ying)密封對(dui)夾蝶閥(fa)為偏心金屬密封結構(gou),密封形(xing)式為金屬對(dui)金屬密封,可(ke)調(tiao)換金屬密封圈對(dui)金屬密封,不(bu)銹鋼(gang)板與(yu)石墨復(fu)合板密封(feng)圈(quan)對(dui)金屬密封.硬(ying)密封蝶閥(fa)的驅動(dong)形(xing)式除(chu)了電動(dong)之外還(hai)有：手動,蝸(wo)輪桿(gan)傳動(dong),氣動(dong)等。本類(lei)閥(fa)門在管道(dao)中壹(yi)般(ban)應(ying)當(dang)水平(ping)安(an)裝。
不(bu)銹鋼(gang)硬(ying)密封對(dui)夾蝶閥(fa)產品概述(shu)：
D373W 不(bu)銹鋼(gang)硬(ying)密封對(dui)夾蝶閥(fa)為偏心金屬密封結構(gou),密封形(xing)式為金屬對(dui)金屬密封,可(ke)調(tiao)換金屬密封圈對(dui)金屬密封,不(bu)銹鋼(gang)板與(yu)石墨復(fu)合板密封(feng)圈(quan)對(dui)金屬密封.硬(ying)密封蝶閥(fa)的驅動(dong)形(xing)式除(chu)了電動(dong)之外還(hai)有：手動,蝸(wo)輪桿(gan)傳動(dong),氣動(dong)等。本類(lei)閥(fa)門在管道(dao)中壹(yi)般(ban)應(ying)當(dang)水平(ping)安(an)裝。
硬(ying)密封蝶閥(fa)的蝶板安(an)裝於管(guan)道(dao)的直(zhi)徑(jing)方向(xiang)。在蝶閥(fa)閥體(ti)圓(yuan)柱(zhu)形(xing)通道(dao)內，圓(yuan)盤(pan)形(xing)蝶板繞著(zhe)軸(zhou)線旋轉，旋轉角(jiao)度(du)為0°~90°之間，旋轉到90°時(shi)，閥門則(ze)呈(cheng)全(quan)開狀態。
不(bu)銹鋼(gang)硬(ying)密封對(dui)夾蝶閥(fa)--特(te)點：
1、D373W 不(bu)銹鋼(gang)硬(ying)密封對(dui)夾蝶閥(fa)采用(yong)三偏心密封結構(gou)，閥(fa)座(zuo)與(yu)蝶板幾乎(hu)無(wu)磨損(sun)，具(ju)有越(yue)觀越(yue)緊的密(mi)封(feng)功能(neng)。
2、密封(feng)圈(quan)選(xuan)用(yong)不(bu)銹鋼(gang)制(zhi)作(zuo)，具(ju)有金屬硬(ying)密封和彈(dan)性(xing)密(mi)封(feng)的(de)雙(shuang)重(zhong)優點，無論(lun)在低溫和高溫的(de)情(qing)況下(xia)，均(jun)具(ju)有優良(liang)的(de)密封性(xing)能(neng)，具(ju)有耐腐(fu)蝕,使(shi)用(yong)壽命(ming)長(chang)等特(te)點。
3、蝶板密封(feng)面(mian)采用(yong)堆焊鈷基硬(ying)質(zhi)合金，密封(feng)面(mian)耐磨損(sun)，使(shi)用(yong)壽命(ming)長(chang)．
4、大(da)規(gui)格(ge)蝶板采用(yong)絎架(jia)結構，強度(du)高，過(guo)流面積(ji)大(da)，流(liu)阻(zu)小(xiao)。
5、本閥(fa)具(ju)有雙(shuang)向(xiang)密(mi)封功能(neng)，安(an)裝時不(bu)受介(jie)質(zhi)流向(xiang)的(de)限(xian)制，也(ye)不(bu)受空間位(wei)置(zhi)的(de)影(ying)響(xiang)，可(ke)在任(ren)何(he)方向(xiang)安(an)裝。
6、驅動(dong)裝(zhuang)置(zhi)可(ke)以(yi)多(duo)工位(wei)（旋轉90°或(huo)180°）安(an)裝，便於用(yong)戶使(shi)用(yong)。
不(bu)銹鋼(gang)硬(ying)密封對(dui)夾蝶閥(fa)--采用(yong)標(biao)準：
| 制(zhi)造(zao)標(biao)準 | JB/T 8527-97 |
| 法(fa)蘭(lan)標(biao)準 | GB9113-2000 |
| 結(jie)構(gou)長(chang)度(du)標(biao)準 | GB12221-89 |
| 檢(jian)驗(yan)標(biao)準 | GB/T 13927-92 |
不(bu)銹鋼(gang)硬(ying)密封對(dui)夾蝶閥(fa)--主要技(ji)術參(can)數(shu)：
| 公稱通經(jing)DN（mm） | 50～2000 | |||
| 公稱藥理PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 |
| 密(mi)封(feng)試(shi)驗（MPa） | 0.66 | 1.1 | 1.76 | 2.75 |
| 強(qiang)度(du)試(shi)驗（MPa） | 0.9 | 1.5 | 2.4 | 3.75 |
| 適(shi)用(yong)溫度(du) | 碳(tan)鋼：-29℃～425℃ 不(bu)銹鋼(gang)：-40℃～650℃ | |||
| 適(shi)用(yong)介質(zhi) | 水、空氣、天然氣、油(you)品及弱腐(fu)蝕性(xing)流(liu)體(ti) | |||
| 泄漏(lou)率 | 符(fu)合GB/T13927-92標(biao)準 | |||
| 驅(qu)動(dong)方式 | 蝸(wo)輪(lun)傳(chuan)動、電動(dong)、氣動、液(ye)動(dong) | |||
不(bu)銹鋼(gang)硬(ying)密封對(dui)夾蝶閥(fa)--主要零(ling)部(bu)件材(cai)料(liao)：
| 零(ling)件名稱 | 材(cai)料(liao) |
| 閥(fa)體(ti) | WCB、合金鋼、不(bu)銹鋼(gang)、QT450-10 |
| 蝶板 | WCB、合金鋼、不(bu)銹鋼(gang)、QT450-10 |
| 閥(fa)軸(zhou) | 2Cr13不(bu)銹鋼(gang)、合金鋼 |
| 密(mi)封(feng)圈 | 不(bu)銹鋼(gang)圈(quan) |
| 填(tian)料(liao) | 柔性(xing)石(shi)墨 |

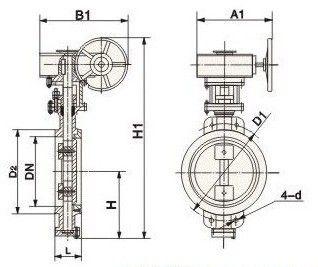

不(bu)銹鋼(gang)硬(ying)密封對(dui)夾蝶閥(fa)--主要外(wai)形(xing)連接(jie)尺寸(cun)：
公(gong)稱通經(jing)（DN） | 主要尺(chi)寸(cun) | 法(fa)蘭(lan)尺寸(cun)和螺栓(shuan)規(gui)格(ge) | |||||||
| 1.0MPa | 1.6MPa | 2.5MPa | |||||||
| L | H | H1 | D1 | 4-Ф－M | D1 | 4-Ф－M | D1 | 4-Ф－M | |
| 50 | 43 | 350 | 112 | 125 | Ф18 | 125 | Ф18 | 125 | Ф18 |
| 65 | 46 | 370 | 115 | 145 | Ф18 | 145 | Ф18 | 145 | Ф18 |
| 80 | 49 | 380 | 120 | 160 | Ф18 | 160 | Ф18 | 160 | Ф18 |
| 100 | 56 | 420 | 138 | 180 | Ф18 | 180 | Ф18 | 190 | Ф23 |
| 125 | 64 | 460 | 164 | 210 | Ф18 | 210 | Ф18 | 220 | Ф27 |
| 150 | 70 | 555 | 175 | 240 | Ф23 | 240 | Ф23 | 250 | Ф27 |
| 200 | 71 | 605 | 208 | 295 | M20 | 295 | M20 | 310 | M24 |
| 250 | 76 | 680 | 243 | 350 | M20 | 355 | M24 | 370 | M27 |
| 300 | 83 | 800 | 283 | 400 | M20 | 410 | M24 | 430 | M27 |
| 350 | 92 | 835 | 310 | 460 | M20 | 470 | M24 | 490 | M30 |
| 400 | 102 | 915 | 340 | 515 | M24 | 525 | M27 | 550 | M33 |
| 450 | 114 | 960 | 380 | 565 | M24 | 585 | M27 | 600 | M33 |
| 500 | 127 | 1020 | 410 | 620 | M24 | 650 | M30 | 660 | M33 |
| 600 | 154 | 1225 | 470 | 725 | M27 | 770 | M33 | 770 | M36 |
| 700 | 165 | 1355 | 550 | 840 | M27 | 840 | M33 | 875 | M39 |
| 800 | 190 | 1470 | 640 | 950 | M30 | 950 | M36 | 990 | M45 |
| 900 | 203 | 1545 | 710 | 1050 | M30 | 1050 | M36 | 1090 | M45 |
| 1000 | 216 | 1795 | 770 | 1160 | M33 | 1170 | M39 | 1210 | M52 |
| 1200 | 254 | 1965 | 890 | 1380 | M36 | 1390 | M45 | 1420 | M52 |
