ZDLP-16P 電(dian)子(zi)式(shi)電(dian)動單(dan)座(zuo)調(tiao)節(jie)閥由(you)PSL系(xi)列和3810L系(xi)列電(dian)子(zi)式(shi)執行機(ji)構和(he)單(dan)座(zuo)調(tiao)節(jie)閥組成。電(dian)源(yuan)為220V.AC 50Hz，含(han)有伺(si)服(fu)放大(da)器(qi)、位(wei)置(zhi)信號發(fa)生器(qi)、位(wei)置(zhi)限位(wei)開(kai)關以(yi)及(ji)閥位(wei)顯示(shi)。可直(zhi)接接受(shou)工業控制儀(yi)表或(huo)計(ji)算(suan)機(ji)等輸出(chu)的(de)（4-20mADC或1-5VDC）進(jin)行閥(fa)門(men)的(de)開(kai)度(du)控(kong)制，達到(dao)調(tiao)節(jie)介質(zhi)壓(ya)力(li)流(liu)量(liang)、溫(wen)度(du)等(deng)目(mu)的(de)。
電(dian)子(zi)式(shi)電(dian)動單(dan)座(zuo)調(tiao)節(jie)閥產品(pin)概(gai)述(shu)：
ZDLP-16P 電(dian)子(zi)式(shi)電(dian)動單(dan)座(zuo)調(tiao)節(jie)閥由(you)PSL系(xi)列和3810L系(xi)列電(dian)子(zi)式(shi)執行機(ji)構和(he)單(dan)座(zuo)調(tiao)節(jie)閥組成。電(dian)源(yuan)為220V.AC 50Hz，含(han)有伺(si)服(fu)放大(da)器(qi)、位(wei)置(zhi)信號發(fa)生器(qi)、位(wei)置(zhi)限位(wei)開(kai)關以(yi)及(ji)閥位(wei)顯示(shi)。可直(zhi)接接受(shou)工業控制儀(yi)表或(huo)計(ji)算(suan)機(ji)等輸出(chu)的(de)（4-20mADC或1-5VDC）進(jin)行閥(fa)門(men)的(de)開(kai)度(du)控(kong)制，達到(dao)調(tiao)節(jie)介質(zhi)壓(ya)力(li)流(liu)量(liang)、溫(wen)度(du)等(deng)目(mu)的(de)。同時(shi)可(ke)以(yi)輸出(chu)（4-20mADC或1-5VDC）閥(fa)位(wei)反饋信號。單(dan)座(zuo)調(tiao)節(jie)閥閥體為低阻(zu)流(liu)直(zhi)通單(dan)座(zuo)上導(dao)向(xiang)結(jie)構。具有精(jing)度(du)高、流(liu)量(liang)大(da)、泄(xie)漏(lou)量(liang)小(xiao)的(de)特(te)點，用(yong)於化工、石油、輕(qing)工、電(dian)站、冶(ye)金(jin)等(deng)要求流(liu)量(liang)大(da)、泄(xie)漏(lou)量(liang)小(xiao)的(de)工業自(zi)控系(xi)統中(zhong)。ZDLP電(dian)動單(dan)座(zuo)調(tiao)節(jie)閥與ZAZP電(dian)動單(dan)座(zuo)調(tiao)節(jie)閥只是執(zhi)行機(ji)構的(de)不同(tong)。用(yong)戶(hu)可(ke)根據(ju)實(shi)際(ji)工況(kuang)要求來選(xuan)購(gou)。
電(dian)子(zi)式(shi)電(dian)動單(dan)座(zuo)調(tiao)節(jie)閥產品(pin)特(te)點：
ZDLP型(xing)電(dian)子(zi)式(shi)電(dian)動單(dan)座(zuo)調(tiao)節(jie)閥只有壹(yi)個(ge)閥座(zuo)和壹(yi)個(ge)閥芯(xin)，具有結(jie)構(gou)緊(jin)湊(cou)、關(guan)閉性能(neng)好、泄(xie)漏(lou)量(liang)小(xiao)、流(liu)量(liang)特(te)性準確、可(ke)調(tiao)比(bi)大(da)的(de)特(te)點，且該閥含(han)有內(nei)置(zhi)式(shi)電(dian)子(zi)控(kong)制器(qi)模塊(kuai)的(de)壹(yi)體化(hua)結構(gou)，可(ke)免(mian)去配用(yong)伺服放大(da)器(qi)的(de)麻(ma)煩(fan)。
電(dian)子(zi)式(shi)電(dian)動單(dan)座(zuo)調(tiao)節(jie)閥技術(shu)參數：
| 公稱通mm | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||
| 閥座(zuo)通徑mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流(liu)量(liang)系(xi)數kv | 直(zhi)線(xian)型(xing) | 0.08 | 0.12 | 0.20 | 0.32 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 |
| 等(deng)百(bai)分(fen)比(bi) | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | |||||||
| 公稱壓力(li)(MPa) | 0.6,1.6， 2.5， 4.0， 6.4 | ||||||||||||||||||||||
| 行(xing)程(mm) | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||||||||
| 流(liu)量(liang)特(te)性 | 直(zhi)線(xian) | 直(zhi)線(xian)，等百(bai)分(fen)比(bi)，快(kuai)開(kai) | |||||||||||||||||||||
| 工作溫(wen)度(du)℃ | -40～230℃(常(chang)溫(wen)型(xing))，散熱(re)片(pian)式(shi)230～450℃(中(zhong)溫(wen)型(xing))，特(te)殊訂貨-100～600℃ | ||||||||||||||||||||||
| 法蘭尺寸(cun) | 符(fu)合JB78-59、JB79-59標(biao)準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等(deng)標(biao)準訂貨生產 | ||||||||||||||||||||||
| 閥(fa)體材(cai)質(zhi) | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||||||||||
| 閥(fa)芯(xin)材質(zhi) | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti | ||||||||||||||||||||||
| 閥(fa)體型(xing)式(shi) | 直(zhi)通單(dan)座(zuo)鑄造球(qiu)型(xing)閥(fa) | ||||||||||||||||||||||
| 上(shang)閥(fa)蓋(gai)型(xing)式(shi) | 普(pu)通式（常(chang)溫(wen)），熱(re)片(pian)式(shi)（中(zhong)溫(wen)），長(chang)頸式（低溫(wen)） | ||||||||||||||||||||||
| 配用(yong)電(dian)動執(zhi)行機(ji)構型(xing)號(hao) | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | ||||||||||||||||
| 361L | 381LSA-08 361LXA-08 | 381LSA-20 | 361LSB-30 | 381LSB- 50 | 381LSC-65 | 381LSC-99 | |||||||||||||||||
| 防(fang)爆(bao)型(xing) | 361LXA-20 | 361LXB-30 | 361LXB-50 | ||||||||||||||||||||
註：1.可為用(yong)戶(hu)提(ti)供(gong)ANSI、JPI、JPI等(deng)國(guo)處(chu)法蘭標(biao)準的(de)產品(pin)，其(qi)法蘭距按用(yong)戶(hu)需(xu)要確定(ding)。
2. 工作溫(wen)度(du)、公稱壓力(li)、公稱通徑超(chao)出(chu)列表範(fan)圍(wei)的(de)產品(pin)可(ke)與本(ben)公司(si)。
電(dian)子(zi)式(shi)電(dian)動單(dan)座(zuo)調(tiao)節(jie)閥零部件(jian)材(cai)料(liao)：
| 精(jing)小(xiao)型(xing)電(dian)動調(tiao)節(jie)閥 (單(dan)座(zuo)式結(jie)構) | 精(jing)小(xiao)型(xing)電(dian)動調(tiao)節(jie)閥 (套(tao)筒(tong)式(shi)結構(gou)) | ||||
| 1 | 閥(fa)體 | WCB、CF8、CF8M、CF3 | 1 | 閥(fa)體 | WCB、CF8、CF8M、CF3 |
| 2 | 墊(dian)片 | PTFE、金屬(shu)石(shi)墨(mo)墊(dian)片 | 2 | 墊(dian)片 | PTFE、金屬(shu)石(shi)墨(mo)墊(dian)片 |
| 3 | 閥座(zuo) | 304、316、316L | 3 | 套(tao)筒(tong) | 304、316、316L |
| 4 | 閥(fa)芯(xin)組件(jian) | 304、316、316L | 4 | 閥(fa)芯(xin) | 304、316、316L |
| 5 | 導向(xiang)套(tao)/並(bing)帽 | 304、316、316L / 銅 | 5 | 中墊(dian) | PTFE、金屬石(shi)墨(mo)墊(dian)片 |
| 6 | 中墊(dian) | PTFE、金屬石(shi)墨(mo)墊(dian)片 | 6 | 閥蓋(gai) | PTFE\石墨(mo)墊(dian)片 |
| 7 | 閥蓋(gai) | WCB、CF8、CF8M、CF3 | 7 | 閥桿(gan) | 304、316、316L |
| 8 | 填料(liao) | PTFE、柔(rou)性石墨(mo) | 8 | 填料(liao) | PTFE、柔(rou)性石墨(mo) |
| 9 | 填料(liao)壓蓋(gai) | WCB、CF8、CF8M、CF3 | 9 | 填料(liao)壓蓋(gai) | WCB、CF8、CF8M、CF3 |
電(dian)子(zi)式(shi)電(dian)動單(dan)座(zuo)調(tiao)節(jie)閥執行機(ji)構：
型(xing)號(hao) | 381LSA-08 | 381LSA-20 | 381 LSA -30 | 381 LSA -50 | 381 LSA -65 | 381 LSA -99 | 381 LSA -160 |
隔(ge)爆型(xing)號(hao) | 381-08 | 381-20 | 381-30 | 381-50 | 381-65 | 381-99 | 381-160 |
輸出(chu)力推（N） | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
最(zui)大(da)行(xing)程(cheng)L（mm） | 30 | 60 | 100 | ||||
工作速(su)度(du)（mm/S） | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 |
主(zhu)要技術(shu)參數 | 電(dian)源(yuan)電(dian)壓：220V/50Hz 輸入(ru)信號：4-20mA或(huo)1-5V·DC 輸出(chu)信號：4-20mA·DC | ||||||
防(fang)護等級(ji)：相當IP55 隔(ge)爆標(biao)誌(zhi)：ExdⅡBT4 手(shou)操(cao)功能(neng)：手(shou)柄 | |||||||
環境(jing)溫(wen)度(du)：-25～+70℃環境(jing)濕度(du)：≤95% | |||||||

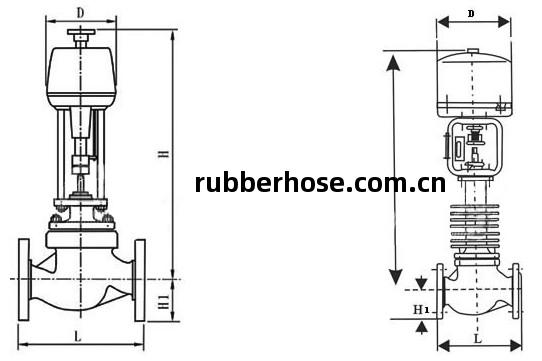

電(dian)子(zi)式(shi)電(dian)動單(dan)座(zuo)調(tiao)節(jie)閥外形尺(chi)寸(cun)：
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | PN16/40 | 181 | 184 | 220 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
PN64 | 206 | 210 | 251 | 251 | 286 | 311 | 337 | 394 | 457 | 508 | 650 | |
D | 225 | 225 | 225 | 225 | 225 | 255 | 255 | 255 | 310 | 310 | 310 | |
R | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 226 | 226 | 226 | |
H1 | PN16/40 | 128 | 128 | 152 | 152 | 160 | 205 | 205 | 208 | 273 | 330 | 364 |
PN64 | 140 | 140 | 160 | 160 | 180 | 210 | 210 | 220 | 290 | 340 | 370 | |
H3 | PN16/40 | 144 | 144 | 172 | 172 | 180 | 232 | 232 | 235 | 300 | 357 | 391 |
PN64 | 156 | 156 | 180 | 180 | 200 | 237 | 237 | 247 | 317 | 367 | 397 | |
H2 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
H4 | 459 | 459 | 459 | 459 | 459 | 520 | 520 | 520 | 570 | 570 | 570 | |
H5 | PN16/40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 |
PN64 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | |
